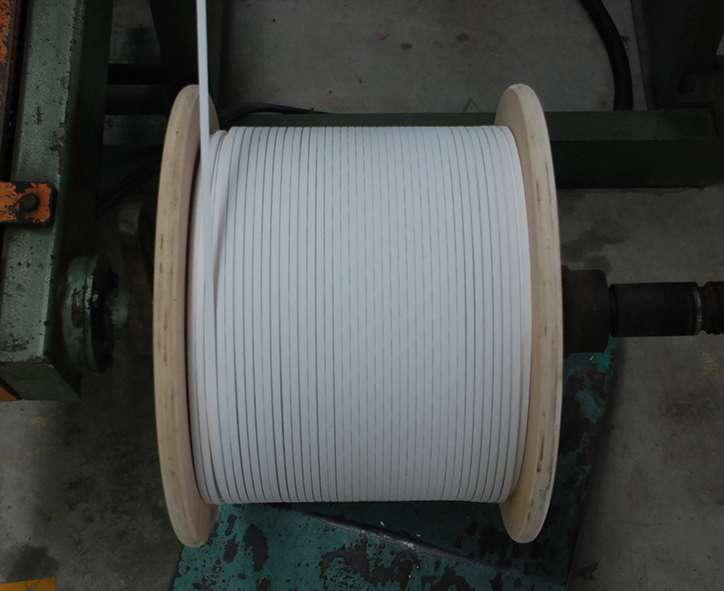

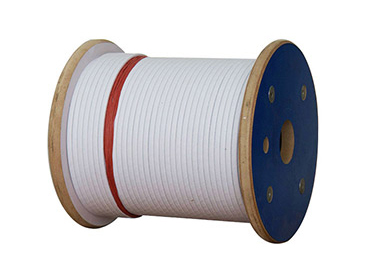

Nomex alambre cubierto de papel

Nomex papel cubierto alambres de aluminio con aislamiento

Alambre del imán cubierto de papel Nomex(220 ° C):

Nomex Papel cubierto alambre magneto es el hilo de devanado y su conductor está hecho de varillas de cobre libre de oxígeno o varilla redonda de aluminio eléctrico, a través de una cierta especificación del molde de extrusión o después de la elaboración de alambre y tratamiento de recocido, y luego el conductor (aluminio) de cobre es envuelto en dos o más de dos capas de papel aislante (incluido el papel de teléfono, cable de papel, papel para cables de alta tensión, gire a su vez el papel del aislamiento).

Nomex papel es una clase de un aislamiento de papel para el alambre del imán la clase térmica estándar es 220 ° C.




Alambre de imán cubierto de papel Nomex puede estar impregnado con aceite, bi-fenilo clorado o silicona. El papel Nomex tiene una excelente resistencia al desgarro y es resistente a daños durante el enrollado.

*Introducción del producto:

     El papel de Nomex cubrió los alambres y las tiras aislados de aluminio,también conocidos como hilos y tiras de aluminio cubiertos de gel de amida aromática, los conductores eléctricos de aluminio están envueltos por papel de calidad DuPont Nomex. Papel Nomex los aparatos eléctricos, química y mecánica completa alta y elasticidad, flexibilidad, resistencia al desgarro, resistencia a la humedad y resistencia al desgaste son muy buenas y muy resistentes a la corrosión ácida y alcalina, puede ser compatible con todo tipo de barnices, adhesivos, líquidos transformadores , Aceite lubricante y refrigerante. Dado que el producto NOMEX no es fácil de digerir, no será destruido por insectos, hongos y mohos. NOMEX productos en la temperatura de inicio no es superior a 200 ℃, el rendimiento eléctrico y las propiedades mecánicas no se ven afectados. Cambiar los productos, incluso si la tormenta continua a 200 ℃ alta temperatura, también puede participar en al menos 10 años o más.

Por la extrusión de las tiras desnudas del alambre de aluminio envueltas y el alambre cubierto de papel de Nomex, el funcionamiento mecánico y el funcionamiento eléctrico mejor, en vez de hacer difícil el alambre pletina esmaltado compuesto, conveniente para el transformador, el bobinado del electro imán de elevación, la máquina de soldadura eléctrica y otros productos.



* Rango de producción:

1.Aluminum tiras de cables pletinas
   Espesor: a: 1mm - 8mm
   Ancho: b: 3.0--20mm

2.Aluminum tiras de alambres hilos
   Diámetro: 1.9mm - 10.0mm
Si el tamaño especial requerido, nos entra en contacto con por favor.

Conductor: aluminio y cobre
Estándar: IEC, NEMA, GB, JIS
Bobina: 30kg / 50kg / 150kg carrete de madera

* Alambres y tiras de aluminio

Los alambres y las tiras deben seguir el estándar de GB5584.285, en 20 ℃ su resistividad eléctrica no debe ser sobre 0.02801 mm2 / m.

* Norma técnica de embalaje de papel NOMEX:


Producto Tipo de envoltura Envase
capas
Espesor del aislamiento Descompostura
voltaje
NOMEX Papel Cubierto Aislado
Alambres y tiras de aluminio

Tipo de bloqueo automático superposición de la junta 1.5--2mm 1 0.12±0.03
600V
Tipo de bloqueo automático superposición de la junta 1.5--2mm 2 0.24±0.03 1500V
Taponamiento intermedio 1 0.22±0.03 1200V
Taponamiento intermedio 2 0.40±0.03 3000V
En direcciones opuestas, envoltura de vuelta 1.5mm 3 0.33±0.03
2500V




Especificaciones del papel cubierto de Nomex Alambre del imán:

Ronda: 2.0-7.0mm; 12-2 AWG
Piso: a: 1-10mm; b: 3-35mm
Normas: NEMA MW 33 - C;
Cuadrada y rectangular: NEMA MW 33-C y otras especificaciones

Aplicación de papel cubierto de Nomex:

Transformadores móviles, Transformadores de tracción, Transformadores de distribución montados en polos, Substancias de potencia, Rectificadores,Devanado de la bobina de transformador inmerso en aceite

Proceso de embalaje:

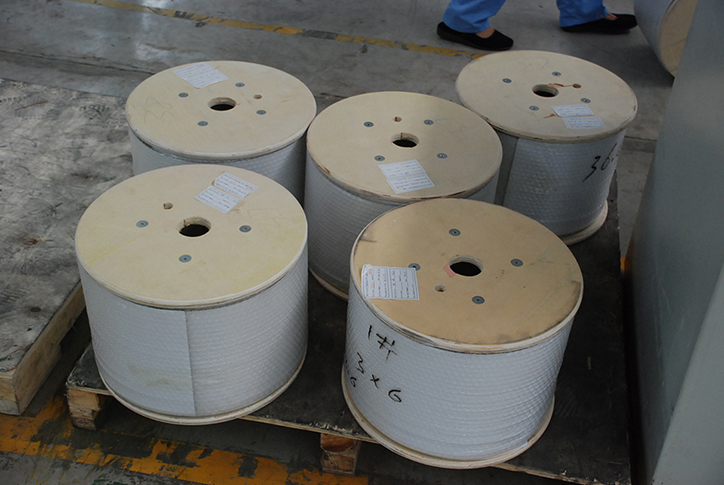

Paso 1: embalaje de filme de plástico y papel kraft, asegúrese aseado y limpio, seco;
IMG_256
2. Embalaje de la caja de madera, el exterior fijado con la correa del embalaje, caja fuerte y confiable;
