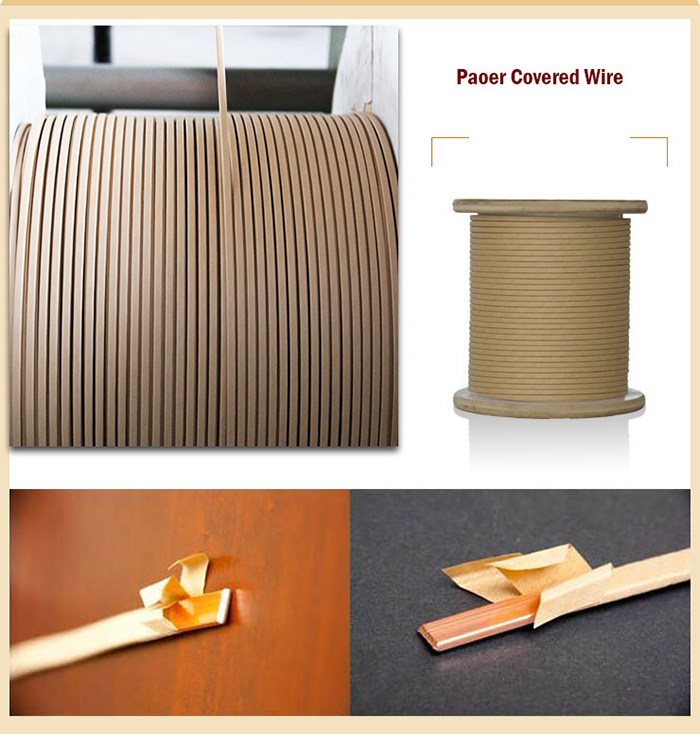

Alambre de aluminio cubierto de papel
Alambre y tira de aluminio con aislamiento de papel
Papel de cable telefónico / Papel de 3M / Papel MIKITOKU recubierto con aislamiento de alambre y tira de aluminio magnetico
Introducción del producto:
Cable de teléfono cable de aluminio cubierto de papel, también conocido como papel llano cubierto de aluminio aislado, de acuerdo con las necesidades del cliente, en el conductor de aluminio bobinado tres o más capas de papel de cable o papel de teléfono. Alambre cubierto de papel normal es bobina de transformador de inmersión de aceite y bobina eléctrica similar de material especial, después de la inmersión con índice de temperatura de 105 ℃. De acuerdo con los requisitos del cliente, y se puede dividir en papel de teléfono, papel de cable, papel de cable de alta tensión, papel y aislamiento de bobinado.
Rango de Producción:
1.Aluminum tiras de cables pletinas
Espesor: 1mm - 7mm
Anchura: 3.0--20mm
2.Aluminum tiras de alambres hilos
Diámetro: 1.9mm - 10.0mm
Si el tamaño especial requerido, nos entra en contacto con por favor.
Estándar: IEC, NEMA, GB, JIS
Paquete: carrete de madera de 30kg / 50kg / 150kg o según requisitos de los clientes
Nombre y tipo de producto
|
Nombre del producto |
Tipo |
Nombre del producto |
Tipo |
|
Papel cubierto alrededor de tira de alambre de cobre |
Z |
Tira de alambre de cobre plana cubierta de papel |
ZB |
|
Papel cubierto de alambre hilo de aluminio |
ZL |
Tira de alambre de aluminio pletina recubierto de papel |
ZLB |
|
500KV transformador de papel aislante Intercurrir Alambre de cobre hilo cubierto |
ZA |
500KV aislamiento del transformador Intercurrir
Hilo de cobre pletina cubierto de papel |
ZAB |
|
500KV transformador de papel aislante Intercurrir Tira de alambre de aluminio redonda cubierta |
ZAL |
500KV aislamiento del transformador Intercurrir Tira de alambre de aluminio plana cubierta de papel |
ZALB |
Estándar:
|
Nombre del proyecto |
Estándar: |
Herramienta de prueba |
|
Tamaño del conductor y radio de la esquina R |
Sigue el estándar de GB / T7673.1-87 |
Micrómetro y tipo R |
|
curva |
El espécimen no está agrietado, ninguna grieta,
No obvia saliendo del papel,
De acuerdo con la curva estándar. |
Vástago hilo experimental
Aparato de doblado de alambre pletina
|
|
Espesor de aislamiento del cable hilo cubierto de papel |
|
Espesor de aislamiento estándar (mm) |
0.3 |
0.45 |
0.80 |
1.20 |
1.80 |
4.25 |
|
Tolerancia (mm) |
±0.05 |
±0.05 |
±0.10 |
±0.12 |
±0.15 |
±0.30 |
|
Espesor de aislamiento del cable pletina cubierto de papel |
|
Espesor de aislamiento estándar (mm) |
0.45 |
0.60 |
0.95 |
1.35 |
1.60 |
1.95 |
2.45 |
2.95 |
|
Espesor máximo del aislamiento (A-a) |
0.57 |
0.74 |
1.14 |
1.56 |
1.84 |
2.23 |
2.77 |
3.32 |
|
Espesor mínimo del aislamiento (B-b) |
0.40 |
0.53 |
0.85 |
1.20 |
1.45 |
1.80 |
2.30 |
2.75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Aplicación de papel cubierto cable magnético:
El imán cubierto de papel se utiliza en transformadores inmersos en aceite y en bobinas eléctricas similares.
■ Especificaciones:
Cable cubierto de papel
Cable de papel cubierto de aluminio / alambre de cobre
Papel de teléfono cubierto de aluminio / alambre de cobre
Alambre de Aluminio / Cobre Cubierto de Papel Sunwood
Alambre de Aluminio / Cobre Cubierto de Papel NOMEX
Cable de alta tensión Papel recubierto de aluminio / alambre de cobre
El papel del aislamiento de la vuelta interna cubrió el alambre de aluminio / de cobre
Los papeles se aplican con intercalación de tope de las siguientes maneras:
* 2 papeles - intercalación doble del extremo - avanzada 40-60%.
* 3 papeles - intercalación triple del extremo - avance 28-38%.
Los papeles se doblan en las maneras siguientes:
* Se aplicó un papel con el 47-49% de superposición-equivalente a 2 trabajos.
* Un papel aplicado con 64-66% de superposición-equivalente a 3 trabajos.
Dos papeles cada uno aplicado en una de las maneras antedichas.
Proceso de producción :
1.dibujo 2.Extruyendo 3.limpieza 4.Toma de cables desnudos 5.Conductor de cable desnudo 6.saldar 7.Enderezamiento 8.Tratamiento de barniz 9.Cubierta de fibra de vidrio 10.horneando 11.tracción 12.tensión
Proceso de embalaje:
Paso 1: Embalaje de película de plástico y papel kraft, asegúrese aseado y limpio, seco;
2. Embalaje de la caja de madera, el exterior fijado con la correa del embalaje, caja fuerte y confiable;
|
