Especificación
Ø Características
* Composición química y conductividad eléctrica
La tira de aluminio del transformador signi es laminada por aluminio cuyas propiedades se presentan en la Tabla 1.
* Características mecánicas (Tabla 2)
Tabla 1
Composición química de aluminio |
99.7% (Min) |

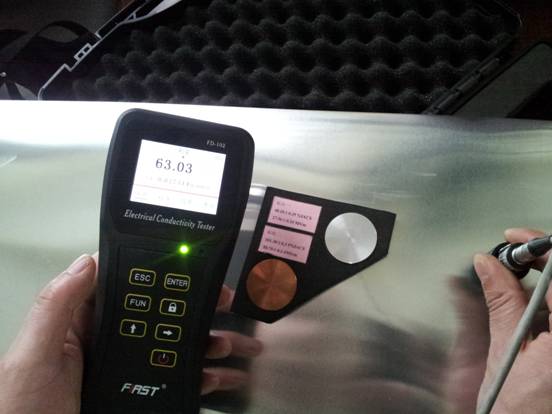

Conductividad eléctrica a 20 ℃ |
>= 62.7% IACS(Min) |
![IMG_256](file:///C:/Users/ADMINI~1.MYP/AppData/Local/Temp/msohtmlclip1/01/clip_image001.jpg)
Tabla 2
Ensayo de tracción |
Test de doblado |
|
Espesor(mm) |
Resistencia a la tracción(Mpa) |
Alargamiento(%) |
Ángulo |
curva
Radio |
Up to 0.30 |
Min. 60 Max. 90 |
15 |
90 ° and
180 ° |
0 |
0.31~0.50 |
23 |
0 |
0.51~1.50 |
25 |
0 |
1.51~2.50 |
29 |
0 |
![](/uploads/media/image009.jpg)

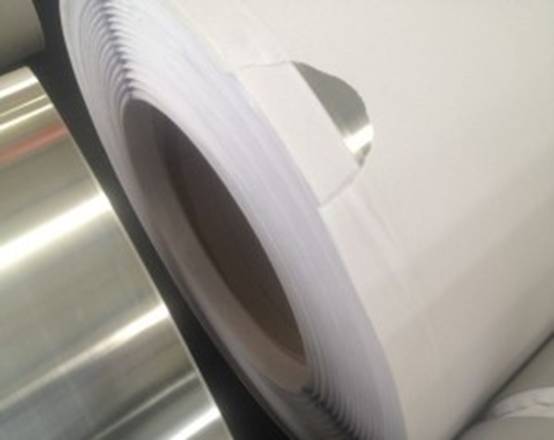

Ø EMBALAJE Y ENVÍO
El embalaje debe ser tal que el embalaje no se desenrolla, no dañar o permitir la entrada de humedad. Por lo tanto, no debe haber fallas en la entrega, en caso de choque mecánico o de herrumbre; A continuación se observan las siguientes medidas:
* Soportes con relleno en todas las bobinas.
* embalaje de madera: está protegido con fieltro.
* Envuelto en plástico: para evitar la humedad.
Observaciones: Los requisitos para el envasado y el transporte figuran en los puntos 9 y 12 de la presente especificación.
![IMG_256](file:///C:/Users/ADMINI~1.MYP/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg)
![IMG_256](file:///C:/Users/ADMINI~1.MYP/AppData/Local/Temp/msohtmlclip1/01/clip_image003.jpg)
![IMG_256](file:///C:/Users/ADMINI~1.MYP/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg)
IDENTIFICACIÓN SOBRE EL EMBALAJE
![](/uploads/media/image011.jpg)
El embalaje deberá presentar identificación con al menos los siguientes elementos:
* Tipo de producto
* Dimensiones (espesor, anchura, longitud en mm)
* Cantidad (kg).
* Fecha de fabricación.
* Número de serie
* Fabricante.
* El peso neto de la bobina interna deberá indicarse en su lado interior, visible para el usuario.

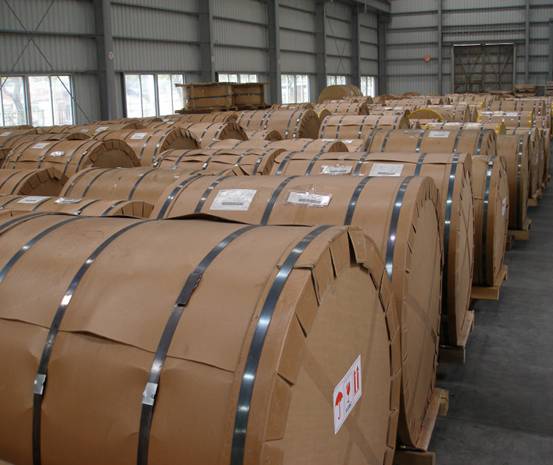

ACEPTACIÓN Y RECHAZO DEL PRODUCTO
* La tira de aluminio del transformador del signi será acepta si realiza todos los artículos de estas especificaciones. Por lo tanto, si se detectan defectos posteriormente, durante el proceso de manipulación y / o fabricación, el material con problemas será rechazado. En este caso, se debe devolver al fabricante el material rechazado y los restos del proceso.
* Si durante la medición, el análisis o el rendimiento de la prueba el material no cumple con cualquiera de los requisitos de esta especificación, podría rechazar el producto.
![](/uploads/media/image012.jpg)
DIVERGENCIAS DESDE ESTA ESPECIFICACIÓN
Cuando haya desacuerdo con esta especificación, el proveedor notificará al comprador responsable de la orden de compra y solicitará la aprobación formal por adelantado.
EMBALAJE Y POSICIÓN DE TRANSPORTE

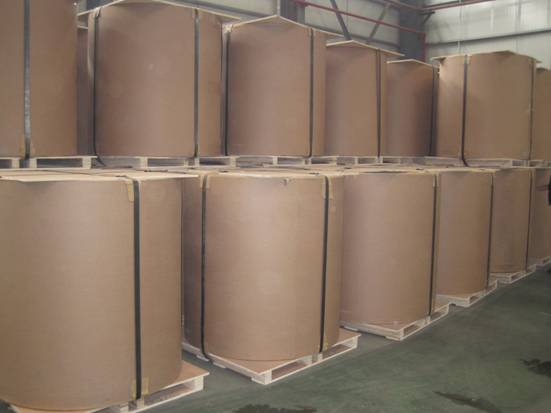

El embalaje debe ser como se muestra en la figura siguiente, o puede enviarse sin el soporte central es de al menos 560 mm, Las alternativas son mutuamente excluyentes, es decir, ya sea el primero o segundo. La Tabla 6 presenta los detalles de la misma.
* La posición de transporte debe ser la sugerida por la figura siguiente, es decir, con el eje paralelo al plano del soporte de la bobina. Otra posición está estrictamente prohibida.
![](/uploads/media/image013.jpg)
TABLA 6.
MATERIAL
|
Identificación
|
A |
Bobina interior (aluminio o cartón) --- Véase el punto 6.1. |
B |
Hoja de aluminio (bobina) |
C |
Fieltro (Protección con dimensiones adecuadas / Lado superior y Lado inferior) |
D |
Felt, cartón corrugado o Isopod (placas axiales) |
E |
Plástico retráctil (Empaquetado) |
F |
Caja de madera de la estructura * Caja de madera cerrada |
|
